MONILOG®

ShockDisplaycurve 2

Stoßdatenlogger zur Speicherung der 500 größten Stoßereignisse und Neigungswerte. Per Funktionstasten und Menü oder Software programmierbar.

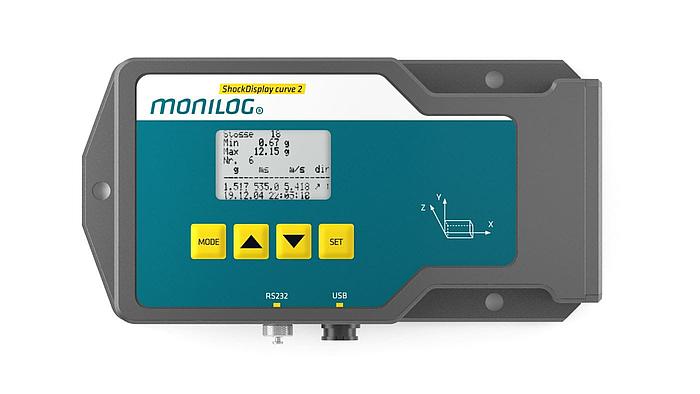

ShockDisplay

STOSS

NEIGUNG

VIBRATION

TEMPERATUR

FEUCHTIGKEIT

DRUCK

GPS TRACKING

LICHTEINFALL

  1. Äußerst robust (IP67)
  2. Erfasst und speichert die 500 größten mechanischen Stoßereignisse mit Signalverlauf
  3. Misst Richtung, Stärke, Zeitpunkt, Dauer, Mini- und Maximum der Einwirkung
  4. Neigungsmessung
  5. Einfache Bedienung, Display, Alarmfunktion, lange Betriebszeit, mehrstufiger Passwortschutz
  6. Konformität mit allen relevanten Normen und Standards zur Messung von Transportstößen
  7. USB-Schnittstelle
  8. Leistungsfähige Analyse-Software

Produktbeschreibung:

  • Das äußerst robuste Messgerät – per Funktionstasten und Menü oder Software programmierbar – speichert die 500 größten Stoßereignisse sowie Neigungswerte.
  • Die Messergebnisse werden am Display mit verschiedenen Parametern sowie einer Alarmfunktion angezeigt.
  • Die Stoß- und Neigungsereignisse werden auch als Signalverlauf für eine spätere präzise Auswertung gespeichert.
  • Die Elektronik des Datenloggers ist speziell für lange Einsatzzeiten optimiert und arbeitet mit  handelsüblichen Batterien.
  • Die Real-Time-Messung ermöglicht die Aufzeichnung der Messwerte mit einer Reaktionszeit von „Null” Millisekunden bei auftretenden Ereignissen.
  • Über die USB-Schnittstelle können Daten auf dem PC mit der nutzerfreundlichen Software ausgelesen und die Messdaten analysiert werden.
  • Der Passwortschutz gewährt Nutzergruppen unterschiedliche Rechte und Zugriffe.
  • Der Einsatz modernster Technologie gestattet es, dieses Gerät zu einem moderaten Preis-Leistungs-Verhältnis unter Beachtung der EG-Richtlinien herzustellen.
  • Durch seine normkonforme Messung ist der Datenlogger bestens geeignet zur Routine-Transportüberwachung von Energy-Equipment wie Transformatoren, Schaltanlagen und Generatoren und Dank seiner nachweissicheren Aufzeichnung und Manipulationssicherheit allgemein anerkannt bei Sachverständigen, Gutachtern und Transportversicherern.
ShockDisplay

Technische Daten:

Messwertaufnahme Stoß:
500 Ereignisse mit der größten Amplitude, dreidimensional, Ablage auch als Signalverlauf mit 1.024 ms Dauer bei 2 kHz Abtastrate,Messbereich ± 14g, Genauigkeit ±(0,32g) sowie Sonderausführungen; digitale Signalfilterung mit Bandbreite 1 bis 1.000 Hz, konfigurierbar; Registrierschwellen für jede Stoßrichtung, Stoßfilter und Mindeststoßdauer konfigurierbar
Messwertaufnahme Neigung:
-1 g bis +1 g entspricht -90° bis +90° Neigungswinkel, zusätzlich 640 Neigungskurven in 3 Raumachsen, Dynamikbereich von 0 bis 1 Hz, Messintervall in Minuten einstellbar, Aufzeichnungsdauer bis 200.000 Messintervalle, selbstkalibrierend in Bezug auf die Erdachse
Anzeige- und Bedienelemente:
beleuchtete LCD-Anzeige und vier Tasten, Anzeige von Datum, Uhrzeit, Raumvektor, Stoßstärke, Stoßdauer, Minimum, Maximum, Anzahl Ereignisse, Alarm für Stoßereignisse, passwortgeschützte Menüführung
Anschlüsse:
USB 2.0 und RS-232 zur Verbindung mit einem PC zur Konfiguration und Auswertung
Gehäuse:
Aluminium lackiert, Schutzgrad IP67, anodisch oxidiert; Gewicht: 1.070 g mit Batterien (Standardausführung), 42 g (je Magnetfuß, 3 Stück je Modul optional); Maße: 198 x 100 x 44 mm³, Ø 32 x 7mm² (kleiner Magnetfuß); Flächenmontage (Schraubbefestigung empfohlen), alternativ Magnetfußmontage (auf Anfrage)
Betriebs- und Lagerbedingungen:
-20°C bis +70°C mit Alkali-Mangan-Batterien, -40°C bis +85°C mit Lithium-Batterien; Lagerbedingungen: max. 98% relative Luftfeuchte, nicht betauend; Sonderanfertigungen für erhöhte Anforderungen möglich
Stromversorgung:
2 Zellen der Bauform D (R20) der Typen Alkaline, Lithium (auf Anfrage) oder Anschluss externer Batterien mit 2,4 bis 12 V optional möglich, Messzeit mit Alkaline typisch 1 Jahr (bei Synchronintervall von 10 Min., alle Optionen aktiv)
Programmierbare Messparameter:
Registrierschwelle ab 0,3g, minimale Ereignisdauer ab 1 ms, Alarmschwellen für Stoßamplitude, Registrierschwelle für Neigungsmessung, zwei Passwörter frei konfigurierbar, Schutz für das Einschalten, Ausschalten, Auslesen, Konfigurieren; Uhrzeit, Display-Sprache
Software:
Betriebssysteme WIN Vista/7/8/10, Signalanalyse grafisch und tabellarisch mit Exportfunktionen, Frequenzanalyse nach DIN EN 13011, Parametrierung der Geräte, Anzeige der Zustandsdaten und aktiven Zeiträume des Gerätes, Hilfefunktion, mehrsprachige Menüführung
Datenspeicher:
Datenerhalt mindestens 10 Jahre (unabhängig vom Batteriezustand); Speicherart/-größe: 32 MB Flash Parameter- und Datenspeicher; Datum / Uhrzeit als Weltzeit UTC unabhängig von der Stromversorgung gestützt durch eine interne Batterie, Austausch beim Hersteller nach 6 Jahren nötig
Konformität:
Gerätezulassung nach CE, RoHS, WEEE; Stoßbewertung nach DIN EN 15433-6; Frequenzanalyse nach DIN EN 13011; Einsatz gemäß IEEE C 57.150-2012
